Jednoduchý návod na sestavení skládacího stavebního pouzdra

Skládací stavební pouzdro pro zasouvací dveře má mnoho výhod. Je nejen odlehčené, ale také vhodné do malých prostor a všude tam, kde je horší přístupová cesta.

Výhodou pouzdra je odlehčená konstrukce, malé transportní balení a kompatibilita s dveřmi všech výrobců (Zdroj: JAP FUTURE)

Co je dobré vědět…

Skládací stavební pouzdro je určeno pro SDK příčky s dokončenou tloušťkou 100 a 125 mm a usazuje se na něj klasická dřevěná obložka. Je vyráběno pro jedno dveřní křídlo se standardní výškou průchodu 1970 a 2100 mm a šířkou 600-1200 mm, a také pro dvoje jednokřídlé zasouvací dveře se synchronním pojezdem s šířkou průchodu od 1250 do 2450 mm.

Jak sestavit skládací stavební pouzdro?

Skládací stavební pouzdro je dodáváno v demontovaném stavu. Ale žádný strach! Jeho konstrukce je připravena tak, aby jeho seskládání přímo na místě proběhlo lehce pomocí předchystaných spojů, které do sebe stačí jednoduše zasunout a zacvaknout. Není potřeba žádných spojovacích materiálů ani vrtacích a šroubovacích nástrojů.

Pojďme si ukázat krok za krokem, jak je snadné pouzdro sestavit:

Kontrola rozměrů
Před rozbalením vše pečlivě překontrolujte (Zdroj: JAP FUTURE)

Pouzdro PROFIKIT je dodáno v demontovaném stavu. Před jeho rozbalením pečlivě překontrolujte, zda máte správný rozměr.

Čtení
Pečlivě si přečtěte montážní návod (Zdroj: JAP FUTURE)

Než se pustíte do samotného sestavování PROFIKITU, pečlivě si přečtěte montážní návod, který je součástí dodávky.

Kontrola dílů
Zkontrolujte vybalené díly (Zdroj: JAP FUTURE)

Po vybalení všech dílů PROFIKITU si zkontrolujte jejich úplnost podle seznamu v montážním návodu.

Rozložení komponentů
Rozložení jednotlivých komponentů (Zdroj: JAP FUTURE)

Rozložte si jednotlivé komponenty podle toho, který kam patří.

Sestavování
Nasaďte jednotlivé příčníky do ústí a zad bočnice pouzdra (Zdroj: JAP FUTURE)

Sestavování PROFIKITU začněte tím, že nasadíte jednotlivé příčníky do ústí a zad bočnice pouzdra. Nejdříve z jedné strany a poté otočte a nasaďte příčníky i z druhé strany. Sestavené otočte zpět do výchozí polohy.

Detail napojení
Detail napojení příčníku na bočnice pouzdra (Zdroj: JAP FUTURE)

Detail jednoduchého napojení příčníku na bočnice pouzdra – stačí pouze zasunout a zacvaknout do předchystaných spojů.

Napojení pouzdra na záda
Po nasazení všech příčníků napojte na záda pouzdra nadpraží (Zdroj: JAP FUTURE)

Po nasazení všech příčníků napojte na záda pouzdra nadpraží.

Napojení nadpraží na ústí pouzdra
Následně nadpraží napojte na ústí pouzdra (Zdroj: JAP FUTURE)

Následně nadpraží napojte na ústí pouzdra. Tím získáváte „kapsu“ PROFIKITU pro zasouvání dveří.

Napojení stojiny
Napojení stojiny na nadpraží (Zdroj: JAP FUTURE)

Dalším krokem je napojení stojiny na nadpraží.

Detail napojení nadpraží
Zasunutí nadpraží na stojinu (Zdroj: JAP FUTURE)

Detail napojení – zasunutí nadpraží na stojinu.

Ohnutí rozpěrek
Ohněte konce u obou příčných rozpěrek do tvaru „L“. (Zdroj: JAP FUTURE)

Ohněte konce u obou příčných rozpěrek do tvaru „L“.

Zastrčení rozpěrek
Zastrčte rozpěrky do prolisů ve stojině a ústí pouzdra (Zdroj: JAP FUTURE)

Zastrčte rozpěrky do prolisů ve stojině a ústí pouzdra. Tím zafixujete stabilitu celého pouzdra.

Zasunutí nosičů
Zasuňte nosiče pro SDK profily do nadpraží (Zdroj: JAP FUTURE)

Na závěr zasuňte nosiče pro SDK profily do nadpraží z obou stran pouzdra.

Sestavené stavební pouzdro je takto připravené k osazení do určeného stavebního otvoru. Díky principu zasunutí a zacvaknutí veškerých spojů je sestavení velice jednoduchou záležitostí a není třeba žádných šroubováků a vrtaček.

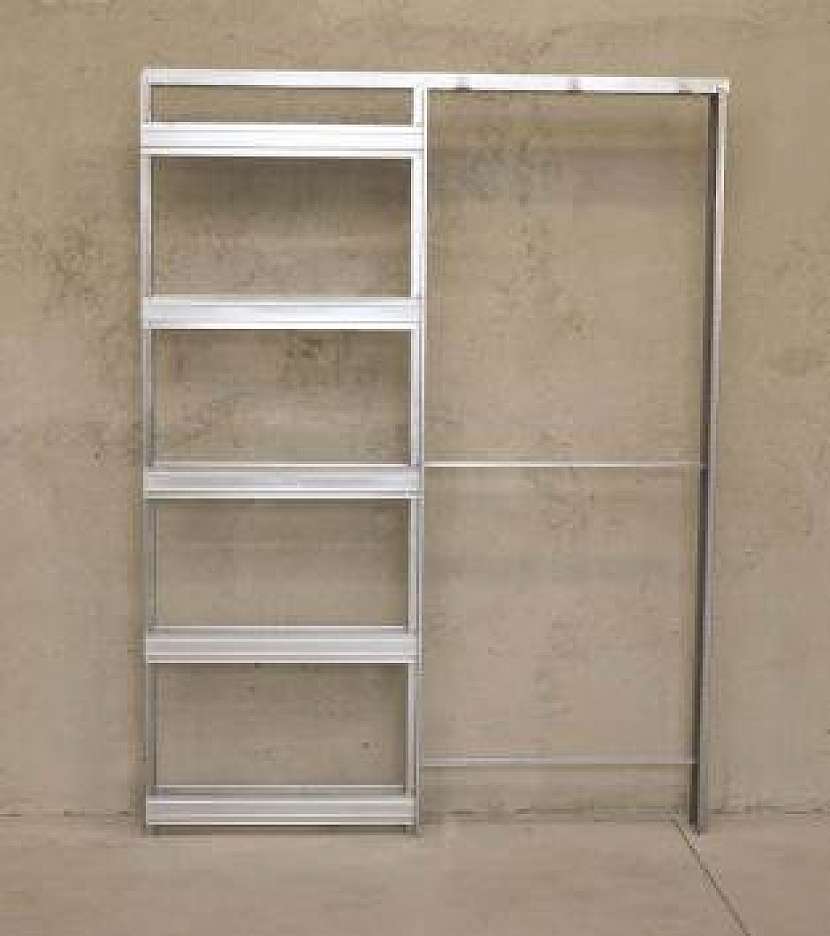

Sestavené pouzdro
Sestavené stavební pouzdro (Zdroj: JAP FUTURE)

Výhodou skládacího stavebního pouzdra je kromě odlehčené konstrukce, malé velikosti transportního balení a snadného sestavení je také jeho kompatibilnost s dveřmi všech materiálů od všech výrobců bez omezení.

Publikováno: 4. 7. 2021, Autor: DENDRIT s.r.o., JAP FUTURE (text a foto)
