Při výrobě nábytku a různých stavebních prvků ze dřeva se bez konstrukčních spojů neobejdete. Systém vložených čepů je rychlý, pevný a především skrytý. Užitečná technologie může být výborným pomocníkem ve vaší dílně. Zaručuje úsporu času a pevnost spoje.

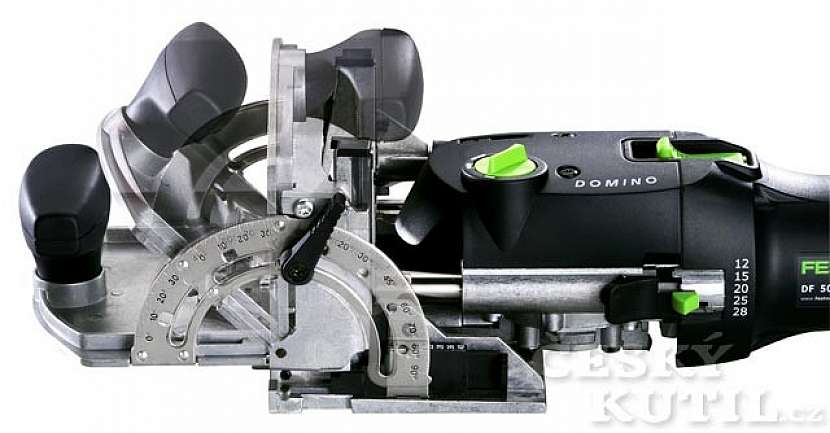

Čepovací frézka – DOMINO DF 500
Systém DOMINO představuje prověřenou metodu spojování materiálu. Skládá se z frézky na oválné otvory a čepů, tedy velmi pevných spojovacích kolíků. Je vhodný pro spojování desek, stejně jako pro spojování rámů či konstrukcí. Od standardních spojů na „kolík“ či „lamelu“ si vypůjčil přednosti od každého. Díky tvaru spoje nedochází na rozdíl od spojování na „kolík“ ke krutu a oproti běžným lamelám je čep pevný.
1.

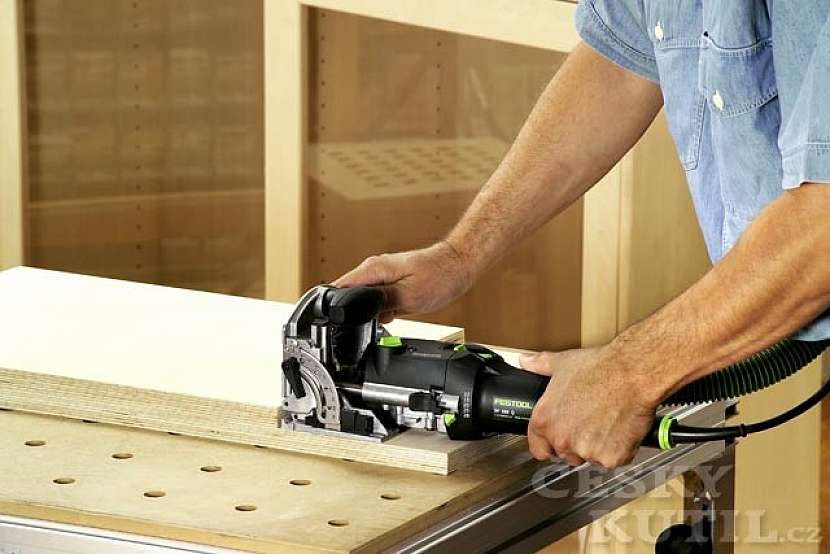

První otvor vyfrézujeme a zaměříme pomocí dorazových kolíků umístěných na fréze. Tím je dána přesnost umístění všech dalších a protilehlých otvorů pro spoje. Vystředěné spoje je možné zajistit pro průměry materiálu do 40 mm.
2.

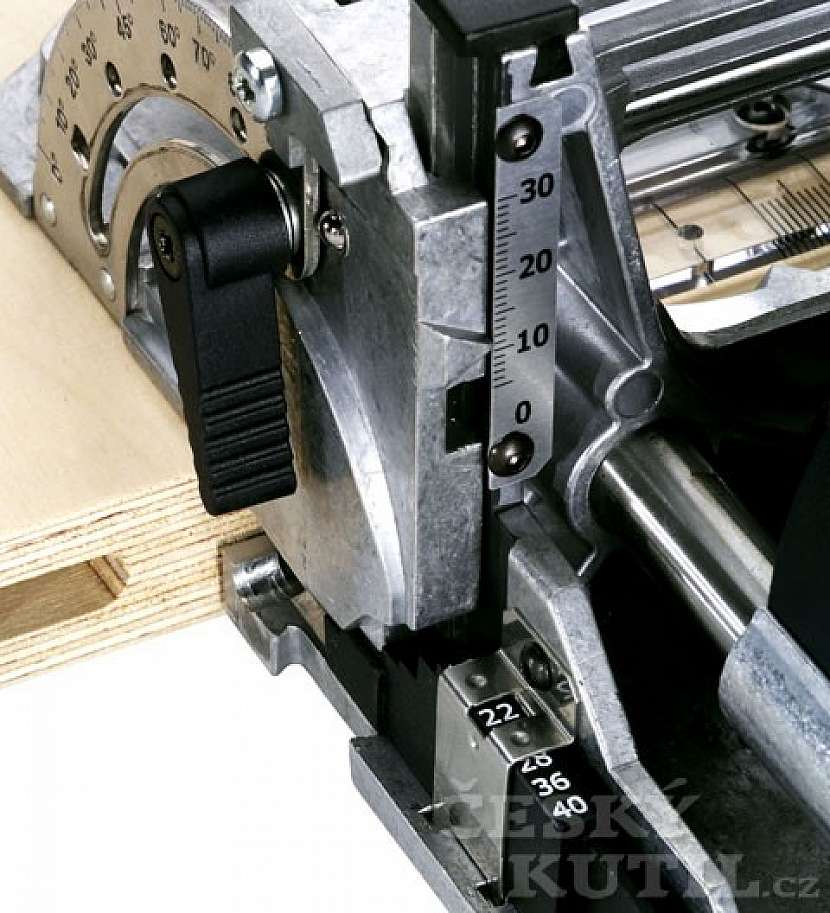

Potřebná výška a hloubka je na stroji snadno nastavitelná.Přestavení frézovací výšky a hloubky na stupnici.
3.

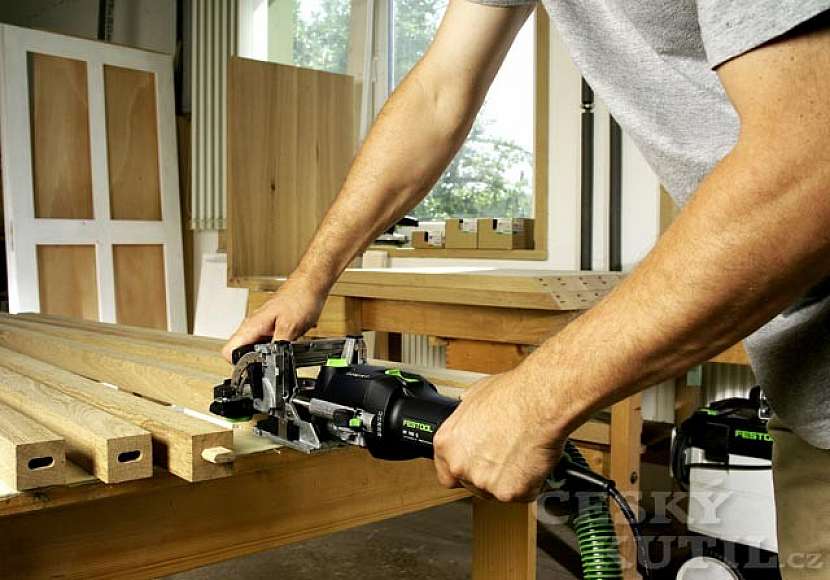

Opakující se rozteče otvorů od 100 do 205 mm lze přenášet i bez nárysu na obrobku. Frézování ve sklonu je bez problému možné díky přednastaveným zarážkám ve sklonech na 0°, 22,5°, 45°, 67,5° a 90° a dále plynulé frézování v úhlu od 0 do 90°. Kolíky oproti sobě mohou být v souměrném, či nesouměrném nastavení – dle potřeby.
4.

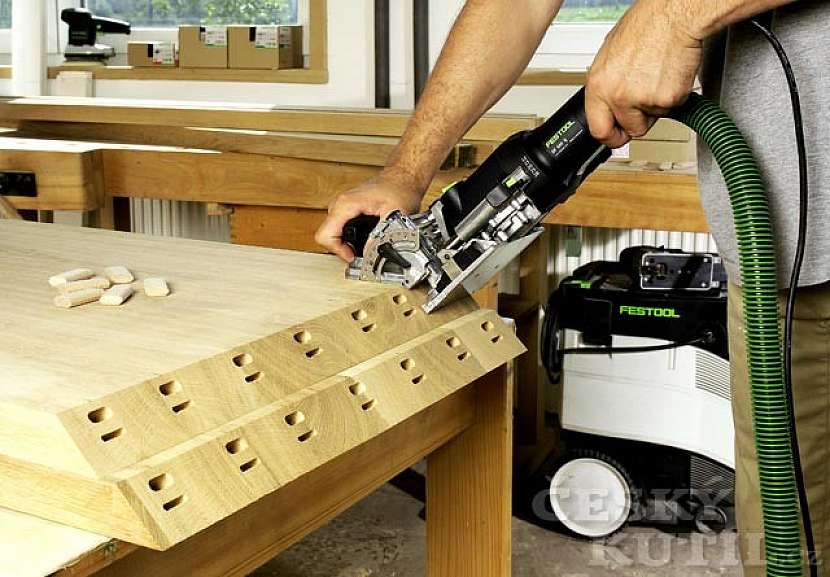

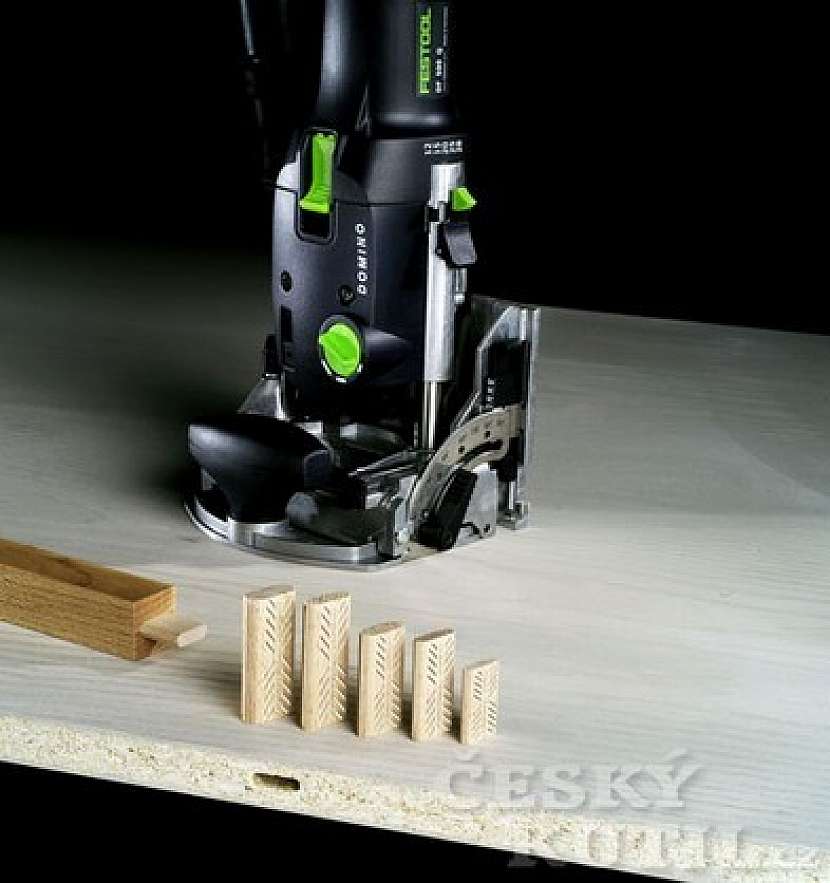

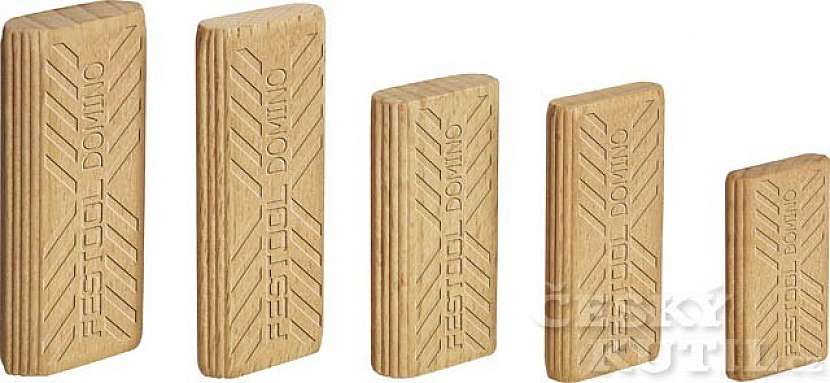

Pomocí kolíkovací frézy jsou vytvořeny na potřebných místech otvory pro budoucí zasunutí čepů. Ty jsou v několika velikostech pro různé použití a tloušťky materiálu.
Pro spoje venkovních konstrukcí je možno využít kolíků ze dřeva sipo, jež je téměř nenáchylné k venkovním podmínkám (vlhko, houby …). Tyto čepy mají certifikát jakosti Rady pro celoevropskou certifikaci lesů (Pan European Forest Council – PEFC) pro dřevěné výrobky z důvodů důsledného, šetrného a zodpovědného lesního hospodářství.
5. Vzniklé spoje jsou oproti konvenčním způsobům řešení díky robustnosti a tvaru kolíků velmi pevné.

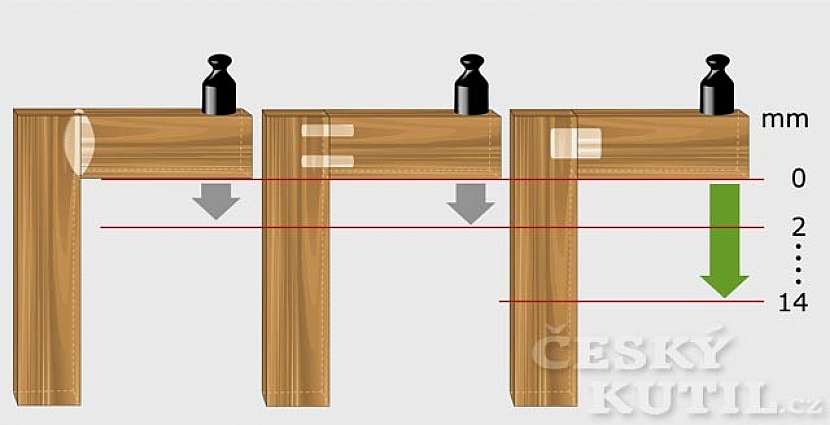

Zátěžový test: rohový spoj z dubového dřeva
Lamela x kolíky x Domino
Zelená šipka na obrázku znázorňuje směr zatížení. Lamelový spoj praská po 2,1 mm. Kolíkový spoj praská při 2,3 mm, spoj systémem Domino drží při 14 mm, kdy byl test ukončen.
Technické parametry čepovací frézky DOMINO DF 500
| Příkon | 420 W |
| Volnoběžné otáčky | 24300 min-1 |
| Hloubkový doraz pro nastavení hloubky frézování | 12, 15, 20, 25, 28 mm |
| Ø frézy na výřezy DOMIN | 5, 6, 8, 10 mm |
| Přestavení frézovací výšky se stupnicí | 5–30 mm |
| Posuvný stupňový doraz | 16, 20, 22, 25, 28, 36, 40 mm |
| Frézování ve sklonu | 0–90 ° |
| Ø přípojky pro odsávání prachu | 27 mm |
| Hmotnost | 3,2 kg |

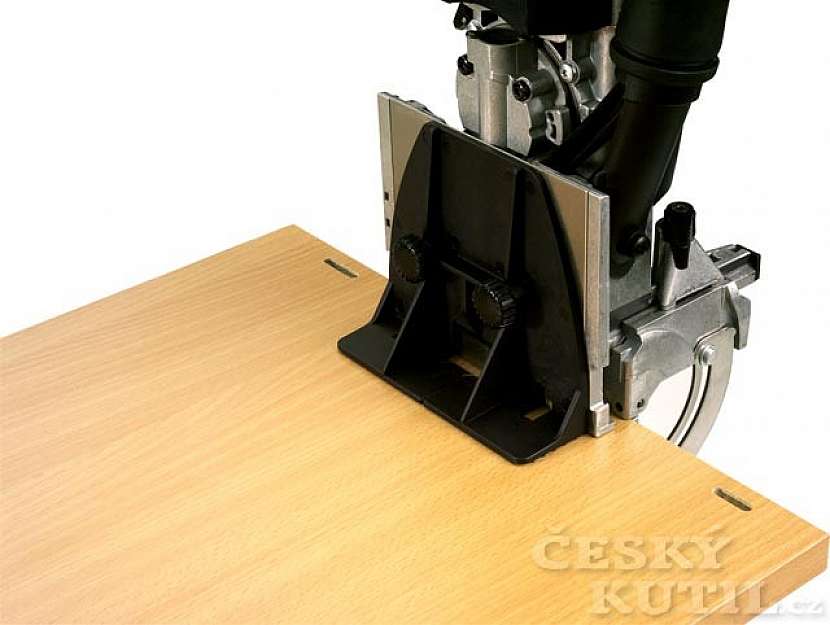

Díky pestrému příslušenství můžeme obohatit nástroj o další vlastnosti:- připojením k odsávání dosáhneme 95% zachycení odfrézovaných pilin a třísek; - pomocí úhelníku výrazně zvýšíme opěrnou plochu frézky;- díky příčnému dorazu lze přenášet opakující se rozteče otvorů od 100 do 205 mm bez nárysu na obrobku;- kruhový doraz umožní opracovávat zaoblené materiály, např. zábradlí;- různé velikosti nástavců (fréz) umožňují přesnou práci.
Připraveno ve spolupráci s Festool CZ.
