Snadný způsob spojování desek na kolíky. Víme jak na to!

Máte chuť se naučit spojování nábytkových desek? Potřebujete opravit starou skříňku nebo předělat novou? Poradíme vám, jak se dá s levným přípravkem udělat kolíkový spoj, který vás nebude stát velké peníze a poradí si s ním každý.

Snadný způsob spojování desek na kolíky. Víme jak na to!

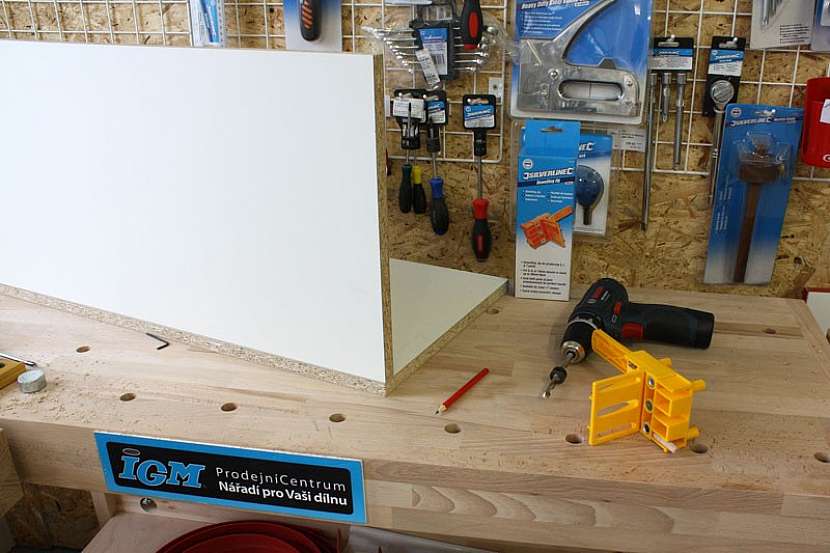

Pro práci jsme zvolili základní přípravek IGM Basic Line 125-508819, který pořídíte za necelých 300 Kč. Lze jej jednoduše objednat v e-shopu www.fachshop.cz nebo zakoupit v IGM Prodejních centrech a nebo u IGM prodejců.

Obsah balení

Kolíkovací přípravek dodávaný firmou IGM nástroje a stroje s.r.o. obdržíte v papírové krabičce s návodem k použití. Přípravek je vyroben z tvrdého plastu a vrtací otvory jsou opatřeny kalenými kovovými pouzdry zalisovanými do plastového těla. Přípravek umožnuje spojování dílců kolíky o průměru 6 mm, 8 mm a 10 mm. K tomuto účelu slouží tři otvory, každý o jiném průměru.

Obsah balení
Obsah balení

Použití přípravku a potřebné doplňky pro kolíkování

Přípravkem IGM Basic Line, můžete spojovat dřevotřískové a laminované desky, prkna, spárovky a materiál na bázi dřeva o tloušťce od 10 mm do 30 mm. Pro kolíkování s přípravkem budete potřebovat spojovací kolíky, ostrou tužku, úhelník, metr na rozměření a překreslení roztečí kolíků, dále vrtačku nebo aku vrtačku, vrták s hloubkovým dorazem pro nastavení vrtané hloubky. K dokončení spoje budete potřebovat svěrky a lepidlo pro slepení dílců. Pro zajištění dílce vám postačí svěrka pro stažení spoje při lepení.

Použití přípravku a potřebné doplňky pro kolíkování
Použití přípravku a potřebné doplňky pro kolíkování
Použití přípravku a potřebné doplňky pro kolíkování
Použití přípravku a potřebné doplňky pro kolíkování

Rozměření středů otvorů a přerýsování na druhý dílec

Oba dílce si položte na sebe, zalícujte přední stranu a metrem si na spodní desce rozměřte středy kolíků. Doporučuji první kolík umístit 27 mm od přední a zadní hrany. Rozteč mezi kolíky je libovolná. Pamatujte na to, že dlouhé rozteče nedávají dostatečnou pevnost spoje. Doporučuji dělat rozteče v rozmezí 65 – 100 mm. Díky tomu bude zaručená pevnost spoje. Středy kolíků si přeznačte na druhý dílec a rozrýsujte úhelníkem, abyste se přípravkem snadno trefili na střed otvorů (naznačené rysky). Dílec, který budete vrtat do plochy, rýsujeme na plochu, druhý dílec budete vrtat do hrany, rýsujte tedy na hranu.

Rozměření středů otvorů a přerýsování na druhý dílec
Rozměření středů otvorů a přerýsování na druhý dílec
Rozměření středů otvorů a přerýsování na druhý dílec
Rozměření středů otvorů a přerýsování na druhý dílec

Rozměr kolíku – rozdělení vrtané hloubky

Změřte si celkovou délku kolíku a rozvrhněte, jakou hloubku budete vrtat do hrany desky a jakou do plochy desky. V tomto postupu jsme používali kolíky dlouhé 35 mm a desku o tloušťce 18 mm. Do plochy jsme vrtali otvor hluboký 15 mm a do hrany do hloubky 22 mm. Vždy 2 mm necháváme prostor pro lepidlo, tedy 15 mm do plochy + 20 mm do hrany + 2 mm prostor pro lepidlo.

Rozměr kolíku – rozdělení vrtané hloubky
Rozměr kolíku – rozdělení vrtané hloubky

Nastavení vrtané hloubky

Přípravek vložte na dílec, zasuňte vrták do pouzdra, dokud se vrták neopře o dílec. Hloubka vrtání se rovná vzdálenosti hloubkového dorazu od přípravku. Vzdálenost nastavíte posunutím kroužku po vrtáku a zafixujete pomocí jistícího červíku. Dbejte na řádné dotažení hloubkového dorazu, aby nedošlo k jeho posunutí a tím i změně hloubky při vrtání.

Nastavení vrtané hloubky
Nastavení vrtané hloubky

Nastavení přípravku pro vrtání do hrany dílce

Při vrtání otvorů do hrany je důležité umístění otvoru na střed hrany dílce a přesné nastavení roztečí mezi jednotlivými kolíky. K vyvrtání otvoru zvoleného průměru na střed hrany dílce je třeba přípravek přiložit na hranu předepsaným způsobem (dle obrázku výše). Pomocí centrovacích trnů a otočením rukojeti správným směrem nastavíte přesný střed. Pro určení roztečí mezi kolíky poslouží zakreslené rysky na hraně, rysku mějte vždy na středu vodícího pouzdra.

Nastavení přípravku pro vrtání do hrany dílce
Nastavení přípravku pro vrtání do hrany dílce

Vrtání otvorů do hrany

Vsaďte vrták do kaleného pouzdra a vyvrtejte otvor pro kolík. Takto postupujte při vrtání dalších otvorů pro kolíky. TIP: pro snadné vrtání a vedení otvoru používejte vrták s vodícím hrotem a předřezy. Vrtáky do dřeva a najdete v e-shopu www.fachshop.cz.

Vrtání otvorů do hrany
Vrtání otvorů do hrany
Vrtání otvorů do hrany
Vrtání otvorů do hrany

Vrtání do plochy

Před začátkem vrtání do plochy je třeba k přípravku namontovat postranní doraz a nastavit vzdálenost vrtání od hrany dílce. Pro snadné nastavení vsaďte jeden kolík do otvoru v hraně a na něj nasuňte přípravek otvorem shodného průměru. Postranní doraz přitlačte k desce a dotáhněte jistícími šrouby. Nastavte hloubku vrtání pomocí hloubkového dorazu na vrtáku na15 mm a vyvrtejte otvory. Vzdálenost od hrany dílce vám určuje postranní doraz přípravku. Středy kolíků si určujete podle narýsovaných roztečí. Takto postupujte u všech kolíků.TIP: Pro snadnější určení středu vrtání zasuňte kolík do přípravku ze spodní strany k používanému otvoru a umístění středu nastavujte podle něj.

Vrtání do plochy
Vrtání do plochy
Vrtání do plochy
Vrtání do plochy
Vrtání do plochy
Vrtání do plochy
Vrtání do plochy
Vrtání do plochy

Sestavení dílců

Pokud jste byli pečliví při práci, bude pro vás snadné nakolíkovaný spoj sesadit. V případě, že se vám při kolíkování některý otvor vychýlil, můžete jednoduše potřebnou část kolíku odštípnout. Pro lepení kolíků používejte dispersní lepidlo pro vnitřní použití. Můžete použít i dispersní voděodolné lepidlo. Podle zkušeností doporučujeme používat lepidla Titebond. Jde o lepidla s jedinečnou pevností lepeného spoje a nedochází ke zmenšování objemu jako u PVA lepidel. Jako první nalepte kolíky do hrany. Poté dejte lepidlo do otvorů v ploše a sesaďte desky do sebe. Po sesazení lepeného spoje je třeba dílce stáhnout svěrkami, aby došlo k co nejtěsnějšímu a trvalému spoji. Stažení spoje je dobré po dobu cca 20 min, aby došlo k zavadnutí.

Sestavení dílců
Sestavení dílců
Sestavení dílců
Sestavení dílců

Práce s přípravkem je snadná a nijak náročná. Přípravek je cenově dostupný a může ho používat i průměrně zručný kutil. Jediné, na co je třeba dávat pozor, je chycení středů vrtaných otvorů. Tento přípravek je vhodný na malý počet spojů, pokud budete chtít kolíkovat pravidelně, doporučujeme vám přípravky vyšší úrovně. Přípravek doporučujeme především pro použití kutilům.

Sestavení dílců
Sestavení dílců

Pro lepší a profesionálnější vzhled doporučuji vytvoření tzv. fazetky na spoji. Fazetka je přesah průběžné desky (bočnice) oproti druhé. Fazetka se dělá nejčastěji 0,4 mm a to z estetického důvodu. Velikost fazetky ovlivníte při vrtání otvorů do plochy, nastavením postranního dorazu na přípravku. Vložte mezi desku s postranní doraz materiál o tloušťce požadované velikosti fazetky. Tím dosáhnete posunutí otvorů od kraje. Věříme, že přípravek a tento postup oceníte při výběru kolíkovacího přípravku a následně při kolíkování ve své dílně. Další zajímavé přípravky a doplňky pro práci se dřevem najdete v e-shopu www.fachshop.cz.

Autor: IGM (text a foto)
