Technické instalace pasivního domu

Technické instalace nám v domě zajišťují nejen osobní hygienu, ale veškerý komfort samotného bydlení. Bez rozvodů vody, odpadů, elektroinstalace a vzduchotechniky si dnes již nedovedeme představit standardní bydlení. Jsme zvyklí si rozsvítit, uvařit si ranní kávu, umýt se v koupelně nebo si pustit jedním tlačítkem vytápění. Stejně tak si pustit myčku na nádobí, zapnout si televizi nebo brouzdat po internetu přes domácí wi-fi.

Technické instalace pasivního domu

Chybné technické instalace ovlivňují vlastnosti pasivního domu

Ukážeme si, jaké jsou nejčastější chyby při elektroinstalacích, při rozvodech vody, plynu, vzduchotechniky apod. Řekneme si také, co může při instalacích ovlivnit vzduchotěsnost obálky budovy, aby splňovala podmínky Blower door testu.

Nucené větrání a zpětné získávání tepla

Můžeme začít třeba často zmiňovanou rekuperací, tedy nuceným větráním se zpětným získáváním tepla. Jedná se o systém vzduchotechnické instalace, bez kterého energeticky pasivní dům nelze navrhnout (stejně tak nízkoenergetický). Pro hygienicky vhodné bytové prostředí, je nutné vyměnit jednou za dvě hodiny celý objem vzduchu v obývacích místnostech. Toho nelze dosáhnout ani sebedokonalejším otevíráním oken. Při tomto typu větrání pak navíc dochází k vysokým energetickým ztrátám. Z celkové potřeby energie na vytápění domu se může jednat až o 50 %.

Použití nuceného větrání s rekuperací tepla je tedy nezbytné nejen pro energeticky pasivní domy, ale můžeme říci, že je vhodné pro všechny typy staveb.Aby zpětné získávání tepla při větrání bylo co nejúčinnější, je potřeba zajistit vzduchotěsnost obálky budovy. Netěsnosti by způsobily, že by přes konstrukce docházelo k přisávání vzduchu, což snižuje efektivitu rekuperace a zároveň může vést k vlhkostním problémům. Tyto netěsnosti mohou způsobovat, zejména v zimním období, nežádoucí kondenzaci uvnitř konstrukce.

Vzduchotechnická jednotka s rekuperací tepla
Vzduchotechnická jednotka s rekuperací tepla

Podrobný projekt a šikovní řemeslníci

Rozvody instalací zasahují do stavebních konstrukcí a mohou tak výrazně ovlivnit jejich užitné vlastnosti. Jednou z nejčastějších chyb je, že řemeslníci na stavbě nejsou dostatečně proškoleni a seznámeni s pracovními postupy při zhotovování technických instalacích u pasivních domů. Na stavbách chybí podrobný projekt technických instalací a často chybí i stavební dozor v době, kdy se zhotovují potřebné rozvody.

Pokud se samotnému provádění instalací nevěnuje dostatečná pozornost, pak nemusí dům projít „testem kvality“ – tzv. testem vzduchotěsnosti obálky budovy (blower door test). Špatně zhotovené instalace a vzniklé netěsnosti, tak neumožní dosáhnout standardu pasivního domu.Proto se doporučuje, po dokončení instalací a hlavních prvků vzduchotěsnící vrstvy (omítek, osazení oken, zhotovení tropů), provést kontrolní blower door test. V této fázi stavby se dají najít netěsnosti a je reálné je opravit. Po dokončení domu je opravitelnost netěsností velmi malá, extrémně obtížná a v některých situacích již nemožná.

Základní doporučení pro jednotlivé typy instalací

ElektroinstalaceJe potřeba se vyhnout velkým svazkům kabelů prostupujících např. podlahou či obvodovou stěnou. Kabely vedené po podlaze je nutné vést kousek od zdi tak, aby se za nimi mohla nahodit omítka. Elektroinstalační krabice se musí „utopit“ do sádry případně se mohou používat vzduchotěsné elektroinstalační krabice. Konce chrániček kabelů je nutné po usazení kabelů utěsnit. Neutěsněné chráničky jsou velmi dobrými „vzduchovody“, které mají velký vliv na těsnost obálky budovy jako celku. Pro připomenutí - drážky pro kabely se zhotovují pomocí drážkovaček, aby zásah do stěny byl co nejmenší a aby se vzniklá drážka dalo snadno zapravit.

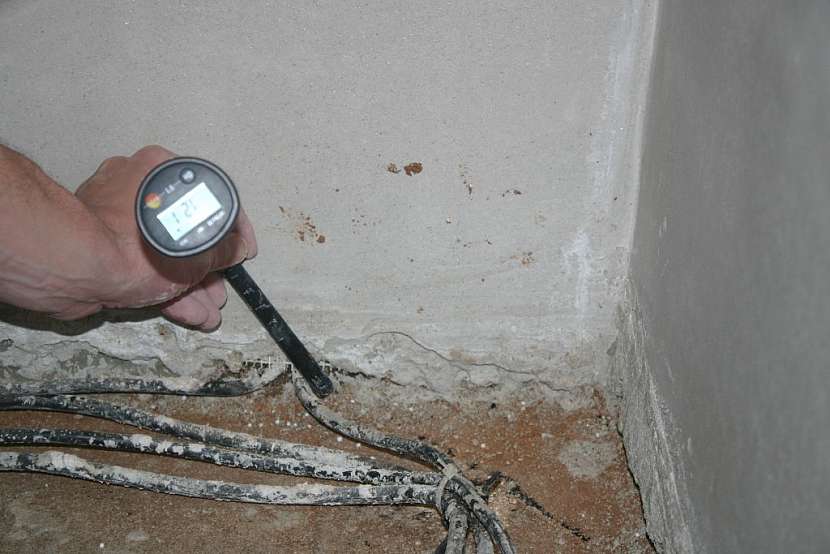

Netěsný prostup kabelu
Netěsný prostup kabelu

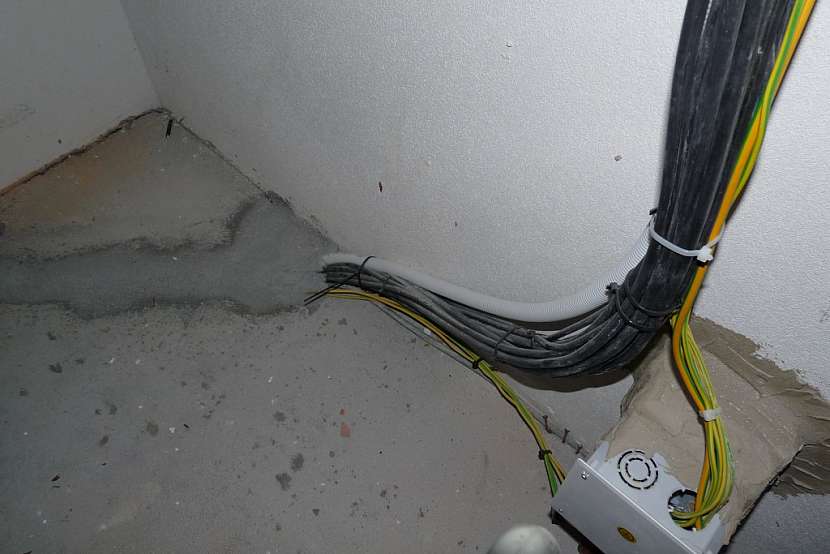

Velký svazek kabelů může tvořit netěsnost v podlaze
Velký svazek kabelů může tvořit netěsnost v podlaze
Neutěsněné chráničky pro kabely bývají častým zdrojem nežádoucích „vzduchovodů
Neutěsněné chráničky pro kabely bývají častým zdrojem nežádoucích „vzduchovodů

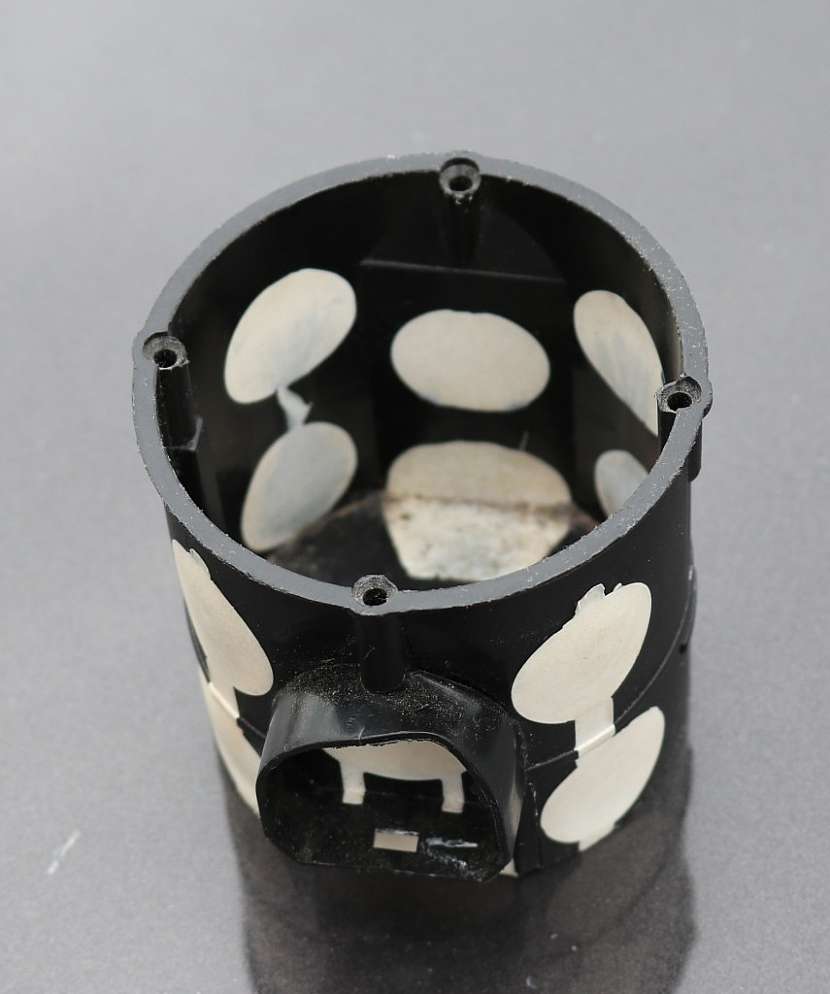

Elektroinstalační krabička s pryžovými průchodkami pro kabely
Elektroinstalační krabička s pryžovými průchodkami pro kabely

Vodovodní a odpadní instalaceLežaté rozvody je potřeba vést v dostatečné vzdálenosti od zdi, aby se nechaly provést omítky až k hrubé podlaze. Obecně se nedoporučuje zabudovávat potrubí např. odpadní do stěn. Vhodnější je, v místě vedení potrubí do dalšího patra, zdi nejprve omítnout a poté na kotvy připevnit potrubí před samotnou stěnu. Před zhotovením přizdívek je vhodné stěnu nejprve omítnout a poté postavit předstěnu např. se zabudování modulu závěsného WC.

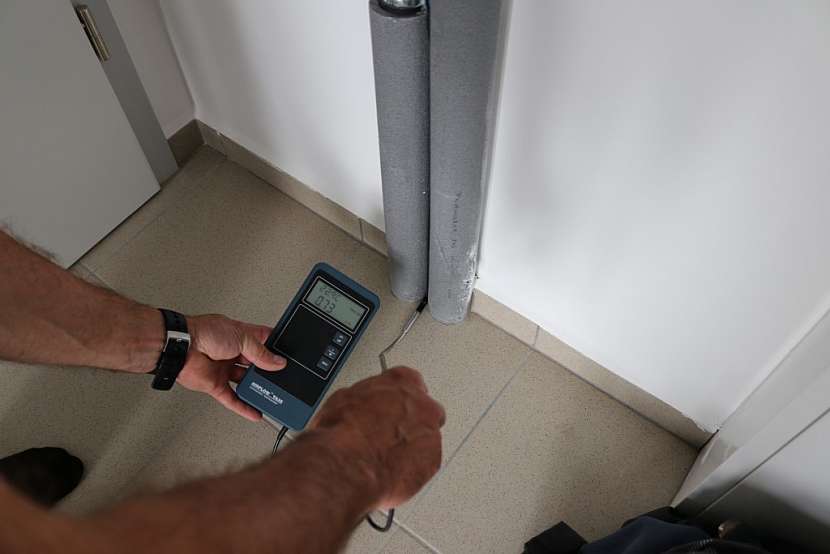

Netěsnost mezi potrubím
Netěsnost mezi potrubím

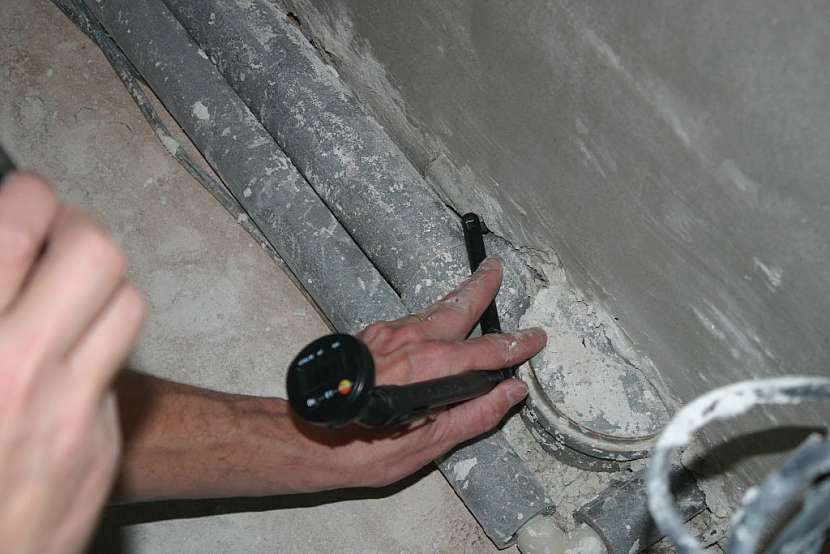

Netěsnost u potrubí – v blízkosti stěny nelze provést omítky, která tvoří vzduchotěsnou rovinu
Netěsnost u potrubí – v blízkosti stěny nelze provést omítky, která tvoří vzduchotěsnou rovinu

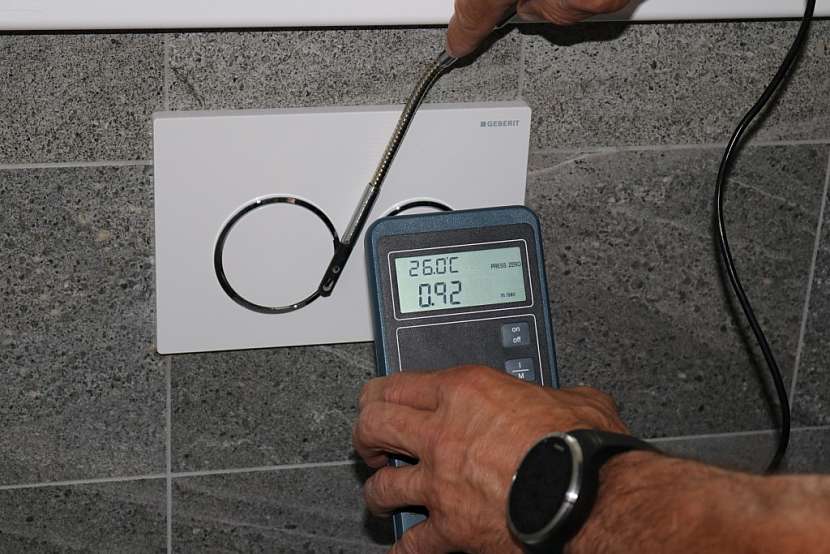

Proudění vzduchu u tlačítek předsazeného modulu WC
Proudění vzduchu u tlačítek předsazeného modulu WC

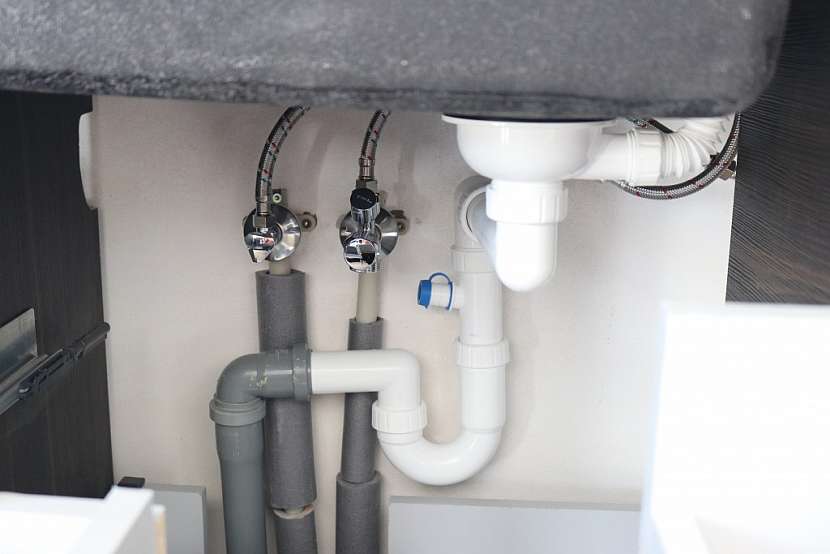

Vodovodní instalace se mohou vést např. před omítkou (zde pod kuchyňskou linkou)
Vodovodní instalace se mohou vést např. před omítkou (zde pod kuchyňskou linkou)

Vzduchotechnické potrubíPři průchodu stěnami je nutné používat „tvrdé“ trubky nikoliv „flexi“ trubky, aby se prostupy nechaly precizně začistit buď omítkou popř. oblepit vzduchotěsnící páskou.

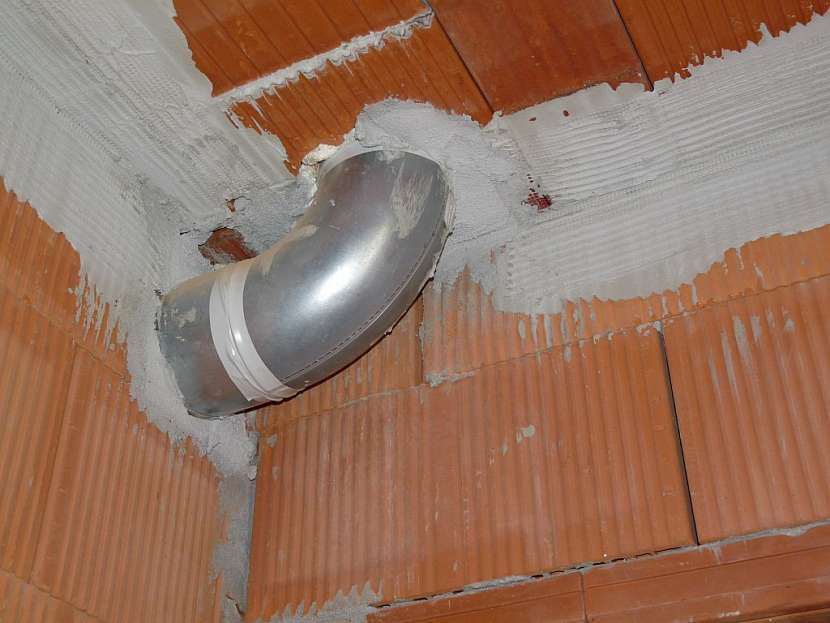

Vzduchotechnické potrubí přes stěnami a stropy je vhodné vést v pevném potrub
Vzduchotechnické potrubí přes stěnami a stropy je vhodné vést v pevném potrub

Podcenění detailů a nedostatečná projektová příprava se nevyplácí

Technické instalace a jejich kvalitní provedení mají zásadní vliv na dosažení standardu energeticky pasivního domu. Obecně platí pravidlo, že čím méně zásahů se provede do obvodových konstrukcí, tím je menší riziko vzniku chyby. Proto je již v projektové přípravě potřebné věnovat rozvodům instalací dostatečnou pozornost. Tu je nutné během realizace stavby zkoordinovat mezi jednotlivými profesemi a samotnými řemeslníky. Dnes jsou na trhu dostupné prvky a materiály zajišťující dobrou vzduchotěsnost detailů kolem technických instalací. Tato opatření se finančně mohou podílet na rozpočtu u menšího rodinného domu kolem 20-30 tis. Kč, tedy v celkovém rozpočtu stavby se jedná o velmi malou položku.

Technické instalace u cihelných staveb nejsou složité

Podcenění detailů při technických instalacích často způsobí, že se tak nemusí splnit požadovaná kritéria pro energetický standard pasivního domu. Může tak být zmařeno značné úsilí i investiční náklady na stavbu. V konečném důsledku se můžeme připravit i o kýžený komfort bydlení a zvýšení finančních částek za vytápění. V případě cihelných staveb nejsou detaily kolem technických instalací tak složité. Při respektování základních pravidel a znalostí při navrhování a provádění technických instalací jsou pak i dobře zvládnutelné.

Autor: Heluz (text a foto)
