Montážní postup instalace sprchového podlahového setu

Udělat koupelnu kompletně z materiálů pro suchou výstavbu dnes není žádný problém. Na stěnu se dají použít desky fermacell Powerpanel H2O, na podlahy pak podlahové prvky fermacell Powerpanel TE, které jsou také určené do vlhkých prostor. Do systému patří i odtokové podlahové vpusti fermacell Powerpanel TE, díky kterým lze udělat celou koupelnu systémem suché výstavby. Ten nevnáší do stavby žádnou vlhkost a stavba tak nemusí po dlouhou dobu vysychat. Předností je jednoduchá pokládka a montáž a vyřešené vyspádování prvků, které vylučuje jakékoliv nepřesnosti.

Montážní postup instalace sprchového podlahového setu

Nejvíce vodou zatíženým místem je podlaha sprchového koutu, přitom i tu lze udělat z cementovláknitých podlahových prvků fermacell. Sprchový podlahový set fermacell Powerpanel TE se spádem je je spolehlivým řešením pro podlahy s trvalým zatížením vodou. Díky jeho vysoké zatížitelnosti je hotová podlaha vhodná i pro invalidní vozíky. Pokládka je velmi jednoduchá a hotový sprchový set představuje ideální podklad pro dlažbu (včetně velkoformátové), přírodní kámen a další obkladové materiály.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Odpad se vycentruje podle plánované polohy odpadního žlabu. Musí doléhat k nosnému podkladu a musí být odborně napojen. Zadní hrana odpadu těsně doléhá ke stěně. Doporučujeme akusticky oddělit odpad od podsypu nalepením pěnové pásky na boční stěnu odpadu.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Na otvor odpadu se nalepí přiložená ochranná samolepka.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

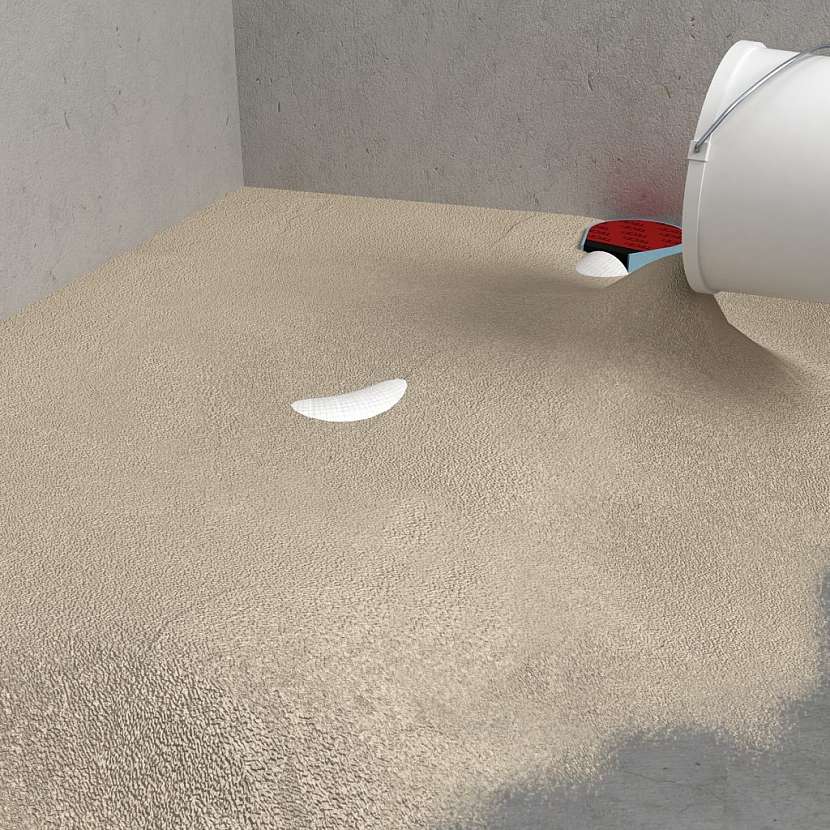

    Pomocí fermacell rychlotuhnoucího podsypu se srovná plocha podlahy do výšky horní hrany odpadu. Pokud bude suchou cestou realizována celá podlaha koupelny, srovnání rychlotuhnoucím podsypem se provede na celé ploše místnosti.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Po vyschnutí rychlotuhnoucího podsypu se ke stěně přiloží okrajová páska, např. fermacell okrajová izolační páska.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

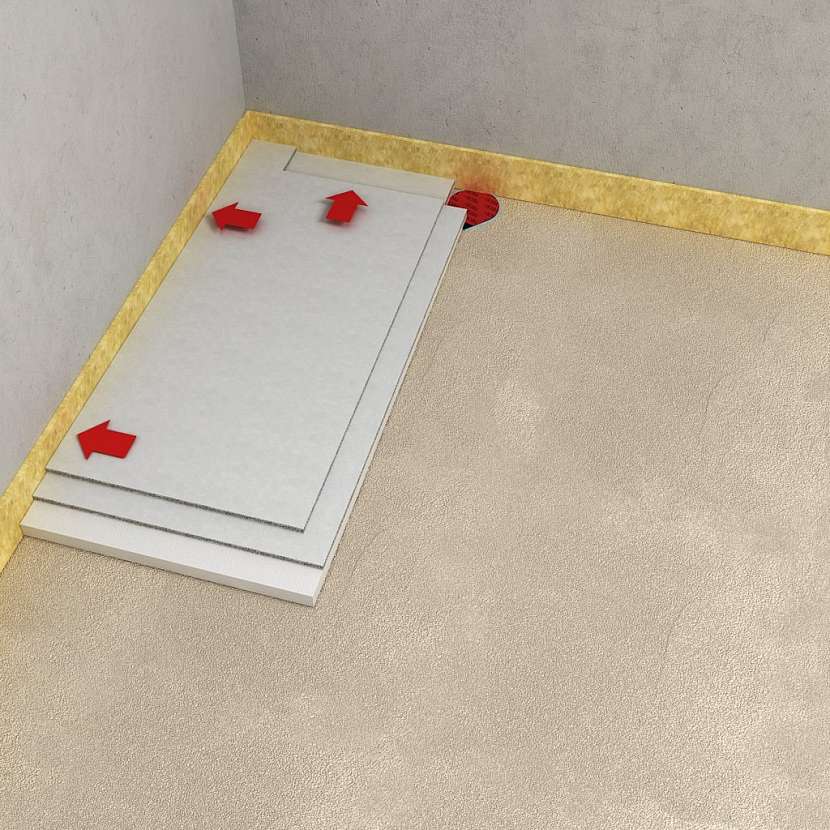

    První element se dorazí přes okrajové pásky ke stěně.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

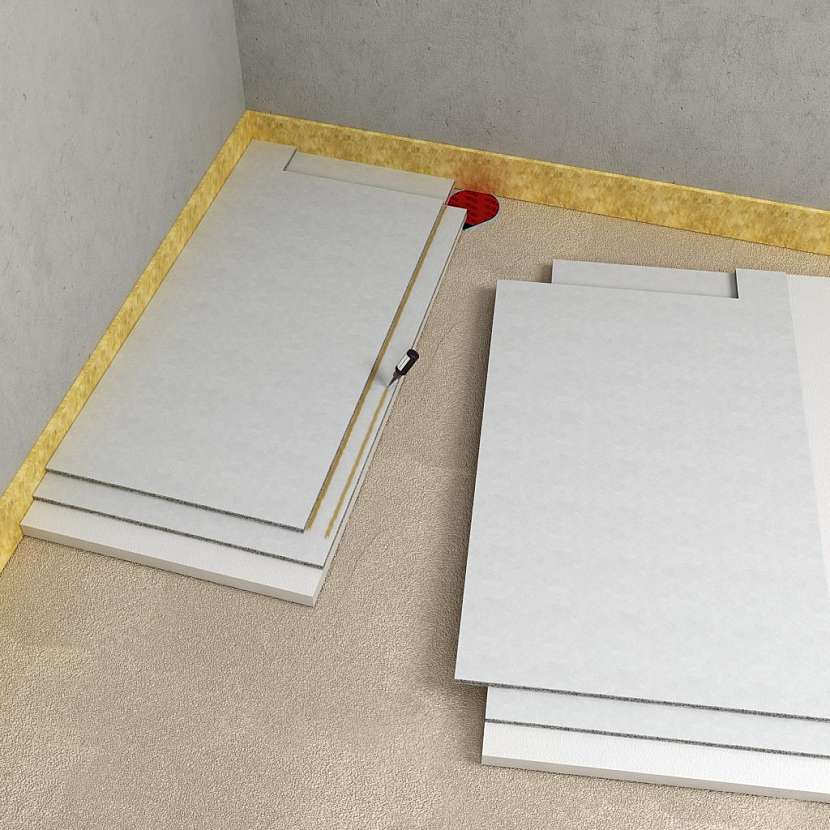

    Na polodrážku elementu se nanese fermacell podlahové lepidlo (2 proužky – 5mm silné) ...

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

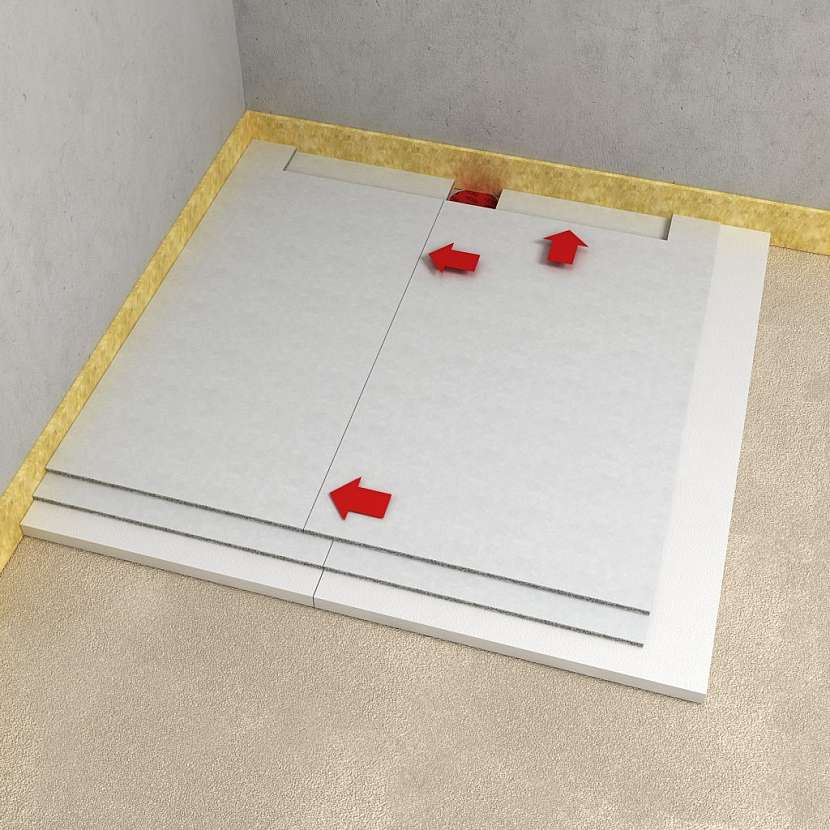

    ... a oba prvky se na sraz sesadí.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

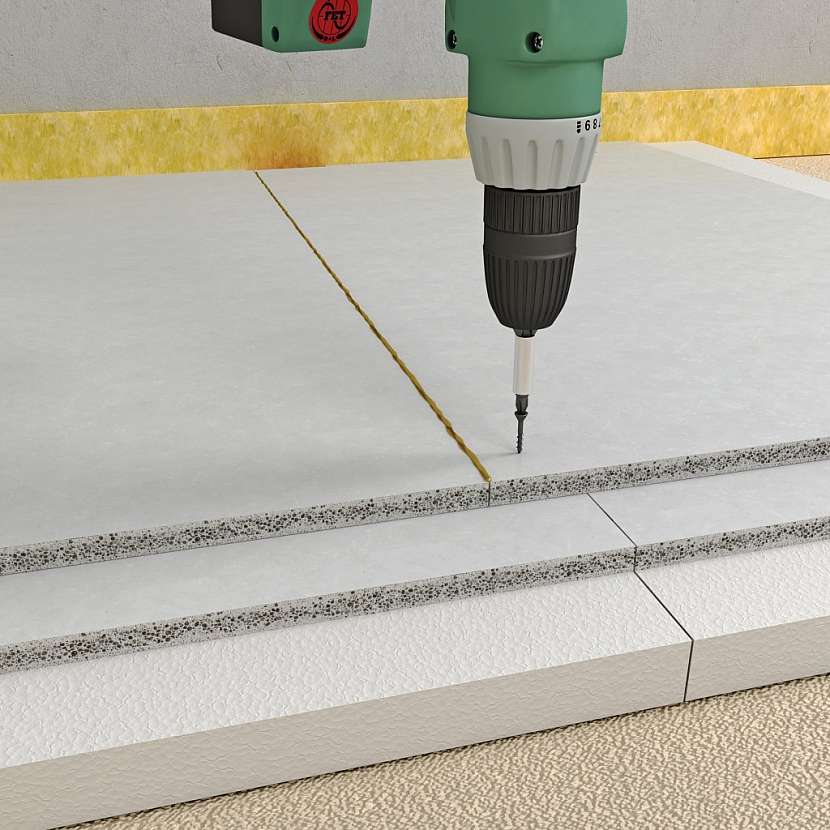

    Pomocí přiložených fermacell Powerpanel TE šroubů se v rastru cca 15 cm lepený spoj pojistí.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Plocha podlahy místnosti se výškově dorovná deskami EPS DEO min. 150 kPa tl. 30mm

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Následuje montáž podlahových prvků fermacell Powerpanel TE na ploše vedle sprchového setu. Pozor: Je důležité, aby polodrážka sprchového setu přesně navazovala na polodrážku podlahové prvku!

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Pro dosažení max. pevnosti napojení sprchového setu a suché podlahy se spoj převáže průběžným podlahovým prvkem. Cca po 24 hod se odstraní vypěněné lepidlo a šrouby se přetmelí fermacell jemným tmelem Powerpanel.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

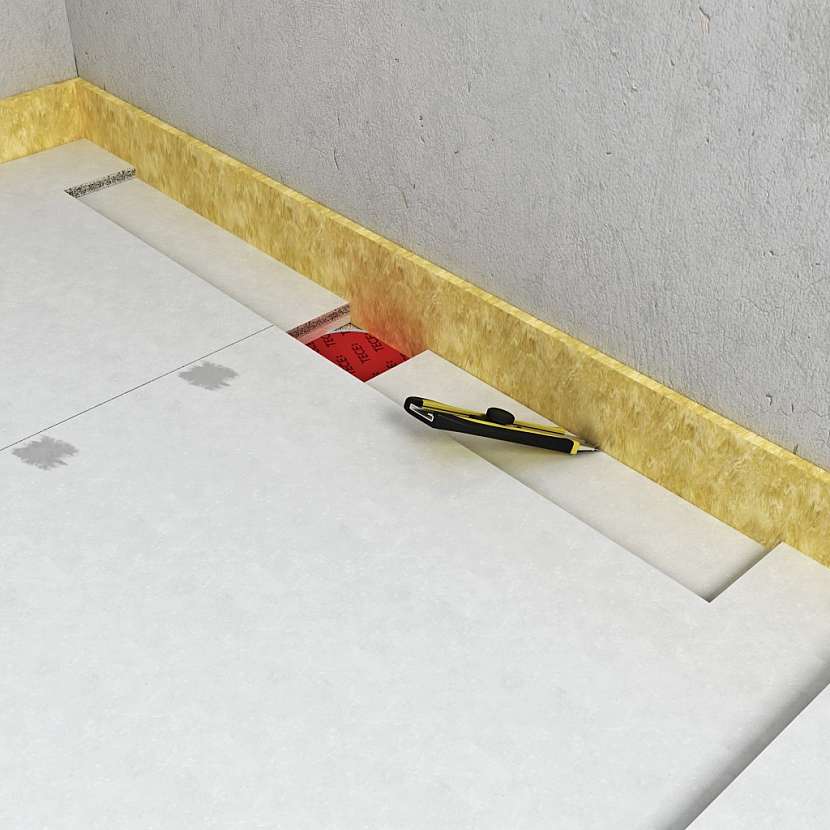

    Přesahující část okrajového izolačního pásku se odřízne.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Z otvoru odpadu se odstraní ochranná samolepka. Fermacell spárovací lepidlo se nanese do vybrání pro liniový žlab a také na jeho hrany.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Liniový žlab se vtlačí do lepidla a provede se kontrola správného sesezení žlabu s odpadem. Následuje nasazení pachové krytky.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Žlab se zafixuje přiloženými šrouby fermacell Powerpanel TE. Při fixaci tlačte žlab lehce ke stěně.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

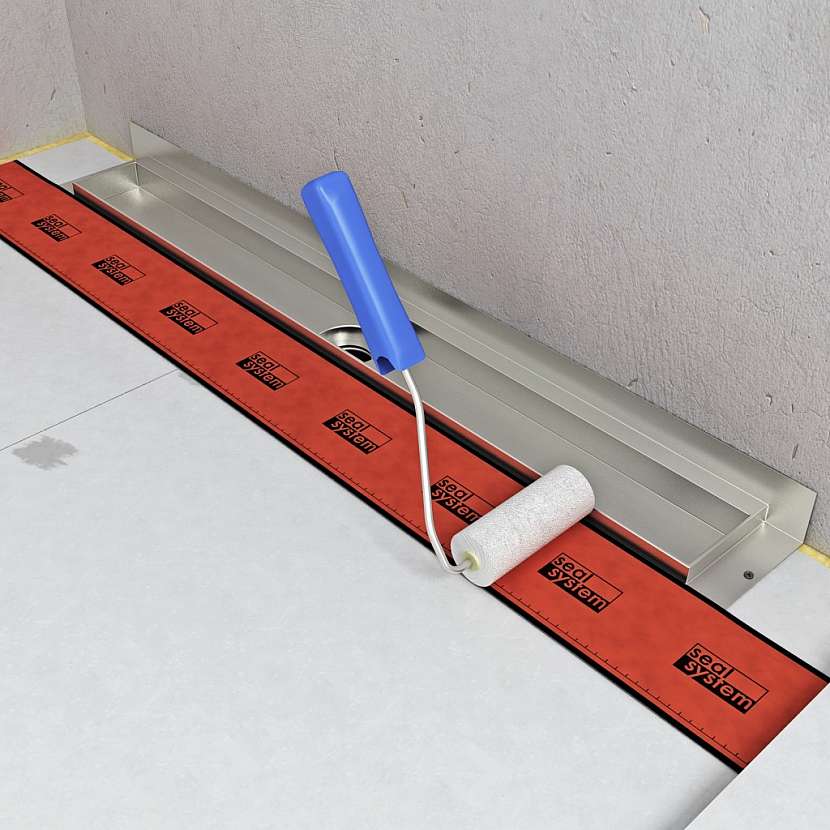

    Ochranná fólie žlabu se odstraní. Pozor! Nedotýkejte se plochy pod odstraněnou fólií! Na přechod žlab/podlahový prvek se nalepí přiložená butyl těsnící páska a dotlačí se.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Stejně tak se utěsní celý obvod žlabu s převazem butyl pásky v rozích.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

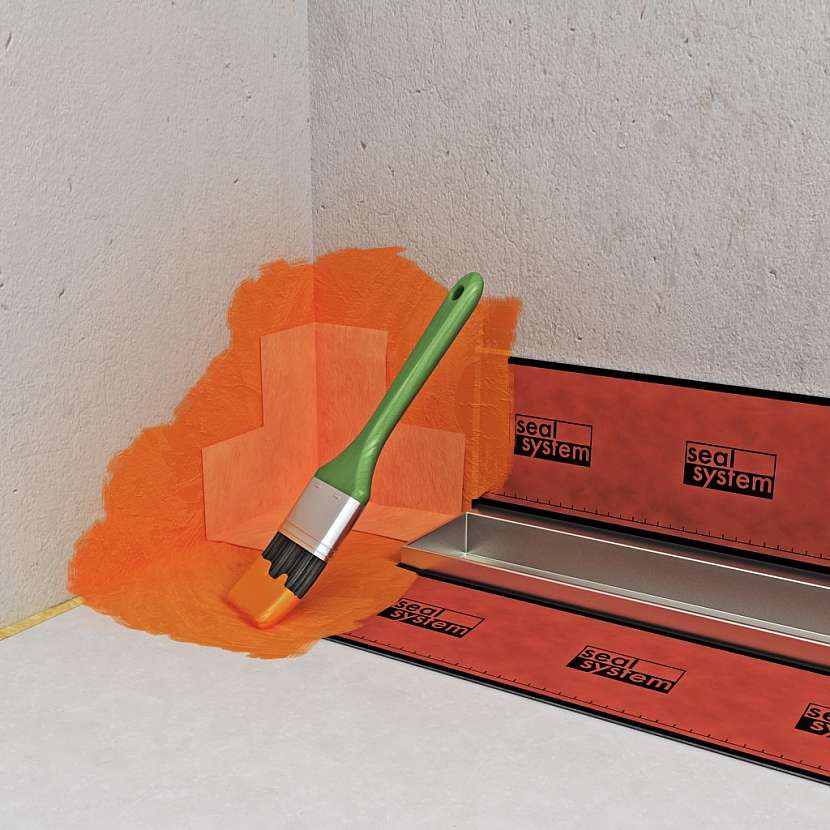

    Roh se utěsní pomocí fermacell těsnící rohové manžety, která se vlepí do fermacell tekuté fólie a následně přetře fermacell tekutou fólii.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Celý obvod plochy sprchového setu se utěsní fermacell těsnící páskou aplikovanou do fermacell tekuté fólie.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Ve dvou vrstvách se na celou plochu sprchového setu nanese fermacell tekutá fólie.

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

    Vložení lišty

  • Montážní postup instalace sprchového podlahového setu
    Montážní postup instalace sprchového podlahového setu

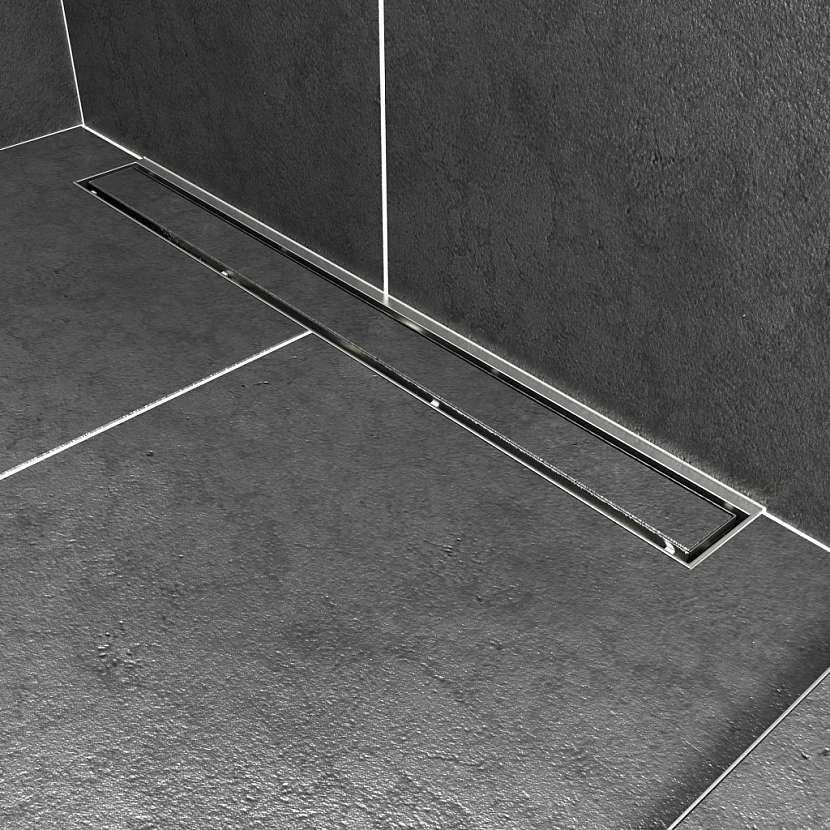

    Sprchový podlahový set fermacell Powerpanel TE po dokončení.

  • Set se skládá ze dvou vyspádovaných prvků, ze kterých lze vytvořit plochu o rozměru 100x100 cm. Tyto vyspádované prvky jsou tvořeny vysoce zatížitelným podlahovým polystyrenem o výšce 30 mm se spádem cca 1,25 %, spojeným s 12,5 mm cementovláknitou deskou fermacell Powerpanel H2O. Celková konstrukční výška setu po zahrnutí přidané krycí cementovláknité desky dosahuje 55 mm.

    Více o cementovláknitých deskách fermacell se dozvíte na www.fermacell.cz.

    Autor: Fermacell (text a foto)
